외피 : 3.5mm 회색, 흑색
내피 : 0.08 X 60 (coil)
리드선 : 내유비닐 캡 타이어 코드 (VW-1규격 난연성)
응답속도 : 1msec 이내
절연저항 : DC500V 메가에서 50MΩ이상 (리드선, 케이스간)
내전압 : AC1500V 1분간(리드선, 케이스간)
내충격 : 30 G
누설전류 : 없음
주위온도 : -10∼ 60℃
환경조건 : IP-67
리드선 길이는1m이고 1m이상은 주문 사양

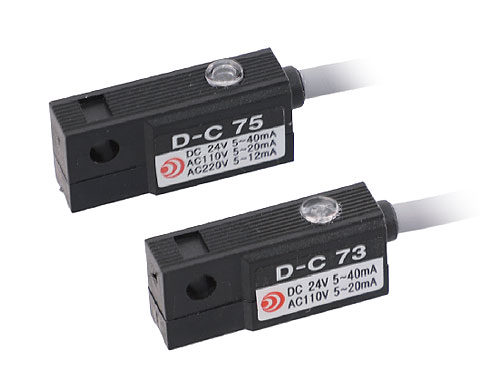

Auto s/w 사양 | (AP) D-C 73 | (AP) D-C 75 | |||
---|---|---|---|---|---|
사용부하 | PLC, 릴레이 | PLC, 릴레이 | |||
부하전압 | DC 24V | AC 110V | DC 24V | AC 110V | AC 220V |
부하전류 | 5-40mA | 5-20mA | 5-40mA | 5-20mA | 5-12mA |
접점보호회로 | 없음 | ||||
내부강하전압 | 3.0 V이하 | ||||
신호표시램프 | 있음 (ON시 적색램프 점등) |

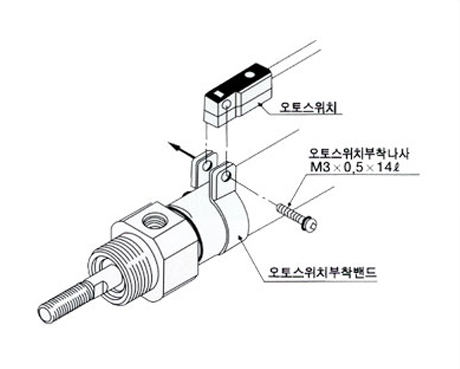

오토스위치 부착 및 이동 방법

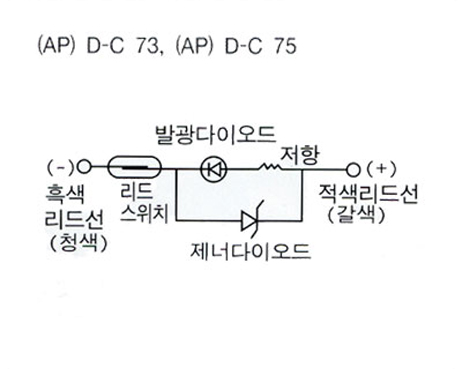

오토스위치 내부 회로

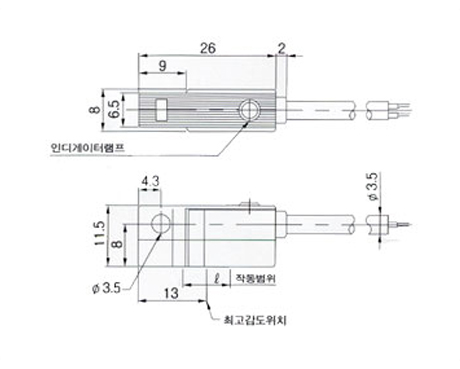

최고 감도 위치/동작범위/외형칫수
1. 먼저 링으로 된 Band를 실린더에 끼우고 브라켓 사이에 Auto s/w를 넣는다.
2. Auto s/w를 감지하고자 하는 정위치에 펜치등 공구를 사용하여 실린더와 Auto s/w가 밀착되게 Band 끝단을 잡아 당긴다.
3. 위에있는 육각볼트를 돌려서 Auto s/w를 고정시킨다.
4. Auto s/w를 고정한후 필요없는 나머지 Band는 가위등으로 잘라 버린다.
5. 기준 Band 사용범위는 실린더 6mm- 40mm까지이고 40mm이상 사용시는 별도 주문 바랍니다.
▶ 밴드 1개로 실린더 6mm - 80mm까지 Auto s/w체결이 가능합니다.
